Carlos Raúl Sandoval Alvarado
Se muestran varios tipos de colectores y concentradores solares fototérmicos, explicando con esquemas su funcionamiento y posibles aplicaciones.
Existen dos tipos de dispositivos de captación de energía solar.
- Los Fototérmicos.
- Los Fotovoltaicos.
Los captadores fototérmicos convierten la energía solar en energía calorífica.
Los captadores fotovoltaicos convierten la energía solar en energía eléctrica.
DIFERENCIAS ENTRE COLECTOR Y CONCENTRADOR SOLAR
Un captador solar (colector solar o concentrador solar) es un dispositivo diseñado para recibir la energía irradiada por el Sol y convertirla en energía calorífica.
Los colectores solares generan temperaturas entre 50 y 70 grados centígrados, son utilizados fundamentalmente en sistemas domésticos de calefacción de aire o agua.
Colector Solar Casero
Los concentradores solares son productores de alta temperatura, están conformados principalmente mediante espejos, son utilizados generalmente para producir energía eléctrica.
El funcionamiento de un calentador solar de agua es muy sencillo:
- El colector solar plano se instala normalmente en el techo de la casa, orientado y con cierta inclinación de tal manera que quede expuesto a la radiación del sol todo el día. El colector solar plano está formado por aletas captadoras conectadas a tubos por donde circula el agua, lo cual permite capturar el calor proveniente de los rayos y transferirlo al agua que circula en su interior.
- El agua circula por todo el sistema por medio de un termosifón provocando así la diferencia de temperaturas. El agua caliente es más ligera que la fría por lo que tiende a subir por lo que no es necesario ningun equipo de bombeo.
Esquema de funcionamiento de un Colector Solar Casero
Características de los concentradores solares cilíndrico-parabólicos
La tecnología cilindro-parabólica basa su funcionamiento en el seguimiento solar y la concentración de los rayos solares en unos tubos receptores de alta eficiencia térmica, localizados en la línea focal del cilindro. En estos tubos un fluido transmisor de calor, tal como aceite sintético, es calentado por los rayos solares concentrados a una temperatura de aproximadamente 400ºC. Este aceite es bombeado a través de una serie de intercambiadores de calor para producir vapor. El calor presente en este vapor, se convierte en electricidad en una turbina de vapor convencional.
Las plantas solares que utilizan concentradores solares cilindrico-parabólicos permiten almacenar el calor mediante tecnología de sales y la hibridación con ciclo combinado (ISCC).
Esquema de funcionamiento de los Concentradores Solares
Principales componentes
Los componentes principales del campo solar de la tecnología cilindro-parabólica son:
- El reflector cilindro-parabólico: La superficie especular se consigue a través de películas de plata o aluminio depositadas sobre un soporte que le da la suficiente rigidez.
- El tubo absorbedor: Consta de dos tubos concéntricos separados por un espacio al vacío. El interior del tubo, por el que circula el fluido que se calienta, es metálico, y el exterior es de cristal. El fluido de trabajo que circula por el tubo interior es diferente según la tecnología. Para bajas temperaturas (<200ºC)
- El sistema de seguimiento del sol: El sistema seguidor más común consiste en un dispositivo que rota los reflectores cilindro parabólicos del colector alrededor de un eje.
- La estructura mecánica: La misión de la estructura del colector es la de dar rigidez al conjunto de elementos que lo componen.
Esquema de instalación
Existen principalmente tres configuraciones para una planta solar cilindro-parabólica. La configuración más simple produce electricidad solamente durante las horas de sol. Otros métodos como el almacenamiento y la hibridación permiten la gestionabilidad de la electricidad de forma que pueda ser producida cuando la red eléctrica lo necesite.

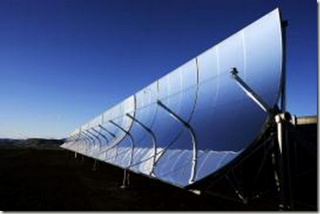

Concentradores Solares Cilíndrico-Parabólicos
fuente: https://www.soliclima.es/energia-solar-termoelectrica-con-colectores-cilindrico-parabolicos
